試驗方案：環(huán)氧樹脂的拉伸試驗方案
試驗設(shè)備：三思泰捷拉力試驗機CMT4304
送檢單位：某高等院校
計算標準：GB/T 2567-2008
試樣形狀：板材
材料名稱：環(huán)氧樹脂
試驗速度：2 mm/min
試驗夾具：旋轉(zhuǎn)楔形拉伸
試驗日期：2015-08-29 14:21:42
試驗濕度：68 %
試驗溫度：28 ℃
求取參數(shù)：最大力(Fm)、拉伸強度、最大變形、斷裂伸長率

備注：如下試驗數(shù)據(jù)僅供參考

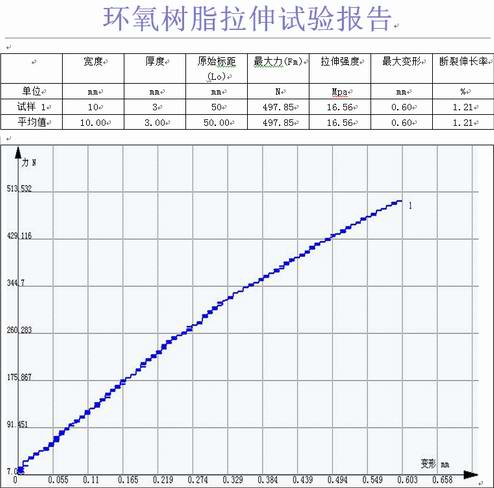

該客戶是國家教育部直屬的全國重點大學(xué)，也是首批列入國家“211工程”重點建設(shè)和國家“985工程”建設(shè)高校之一。環(huán)氧樹脂是分子中含有兩個或兩個以上的環(huán)氧基團有機化合物，分子結(jié)構(gòu)以分子鏈中活潑的環(huán)氧基團為其特征，環(huán)氧樹脂也是一種有機高分子化合物，含有環(huán)氧基團分子結(jié)構(gòu)的高分子化合物都叫環(huán)氧樹脂。環(huán)氧樹脂一般和添加物同時使用，以獲得應(yīng)用價值，其中固化劑是必不可少的添加物，無論是作粘接劑、涂料、澆注料都需添加固化劑， 凝固后的環(huán)氧樹脂具有穩(wěn)定性好等多種優(yōu)點，因此廣泛應(yīng)用于多個領(lǐng)域。環(huán)氧樹脂作為防腐蝕材料不但具有密實、抗水、抗?jié)B漏好、強度高等特點，同時具有附著力強、常溫操作、施工簡便等良好的工藝性，而且價格適中，所以市場發(fā)展前景廣闊。此外，環(huán)氧樹脂優(yōu)良的物理機械和電絕緣性能、與各種材料的粘接性能、以及其使用工藝的靈活性是其他熱固性塑料所不具備的。因此它能制成涂料、復(fù)合材料、澆鑄料、膠粘劑、模壓材料和注射成型材料，在國民經(jīng)濟的各個領(lǐng)域中得到廣泛的應(yīng)用。此次該客戶委托我司做了環(huán)氧樹脂的拉伸試驗方案，如下的數(shù)據(jù)及參數(shù)是用我們?nèi)继┙莸睦υ囼灆C試驗得出的結(jié)果：
