試驗方案：塑料新材料拉伸試驗方法
計算標準：GB/T 1040.2-2006
試驗速度：50 mm/min
寬度：10 mm
送檢單位：深圳某外資新材料有限公司
試驗設備：三思泰捷CMT1104塑料拉力試驗機
厚度：4 mm
引伸計標距：50 mm
試驗日期：2023-06-20
試驗報告：求拉伸強度、延伸率
客戶背景：該企業(yè)為跨國電子電氣企業(yè)，布局全球，分別在美國、意大利、中國開設區(qū)域生產(chǎn)工廠及創(chuàng)新研發(fā)中心。開發(fā)的粘接、絕緣及電路保護等產(chǎn)品，產(chǎn)品具備以下優(yōu)勢： 粘接、三防、絕緣材料的一站式資源； 從PCB、器件絕緣防護到其有效利用領域的深入專業(yè)知識。

備注:

試驗數(shù)據(jù)：

    最大力    抗拉強度    屈服強度Rp0.2    斷裂延伸率
單位    N    MPa    MPa    %
試樣1    1497.68    37.44    36.95    2.317
試樣2    1496.41    37.41    35.15    4.60
試樣3    1494.01    37.35    36.73    3.32
最大值    1497.68    37.44    36.95    4.60
最小值    1494.01    37.35    35.15    2.317
平均值    1496.03    37.40    36.28    3.4123

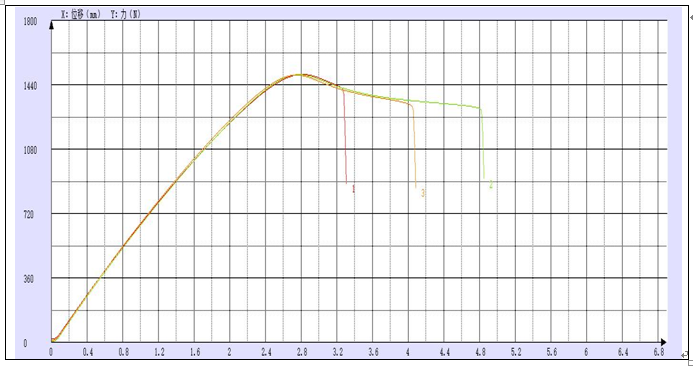

試驗曲線：

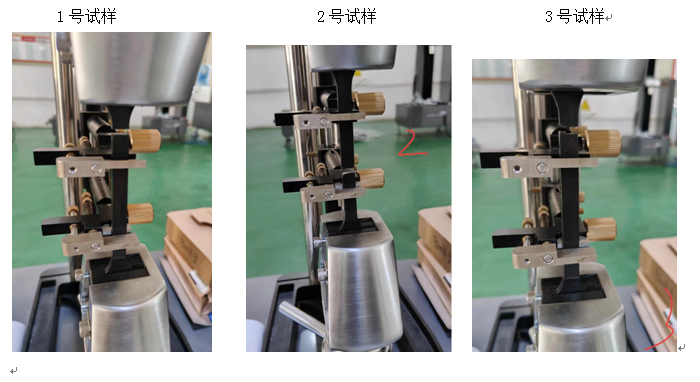

現(xiàn)場圖片：
